3.2 İnç TFT LCD Dokunmatik Ekran Modülü Nedir?

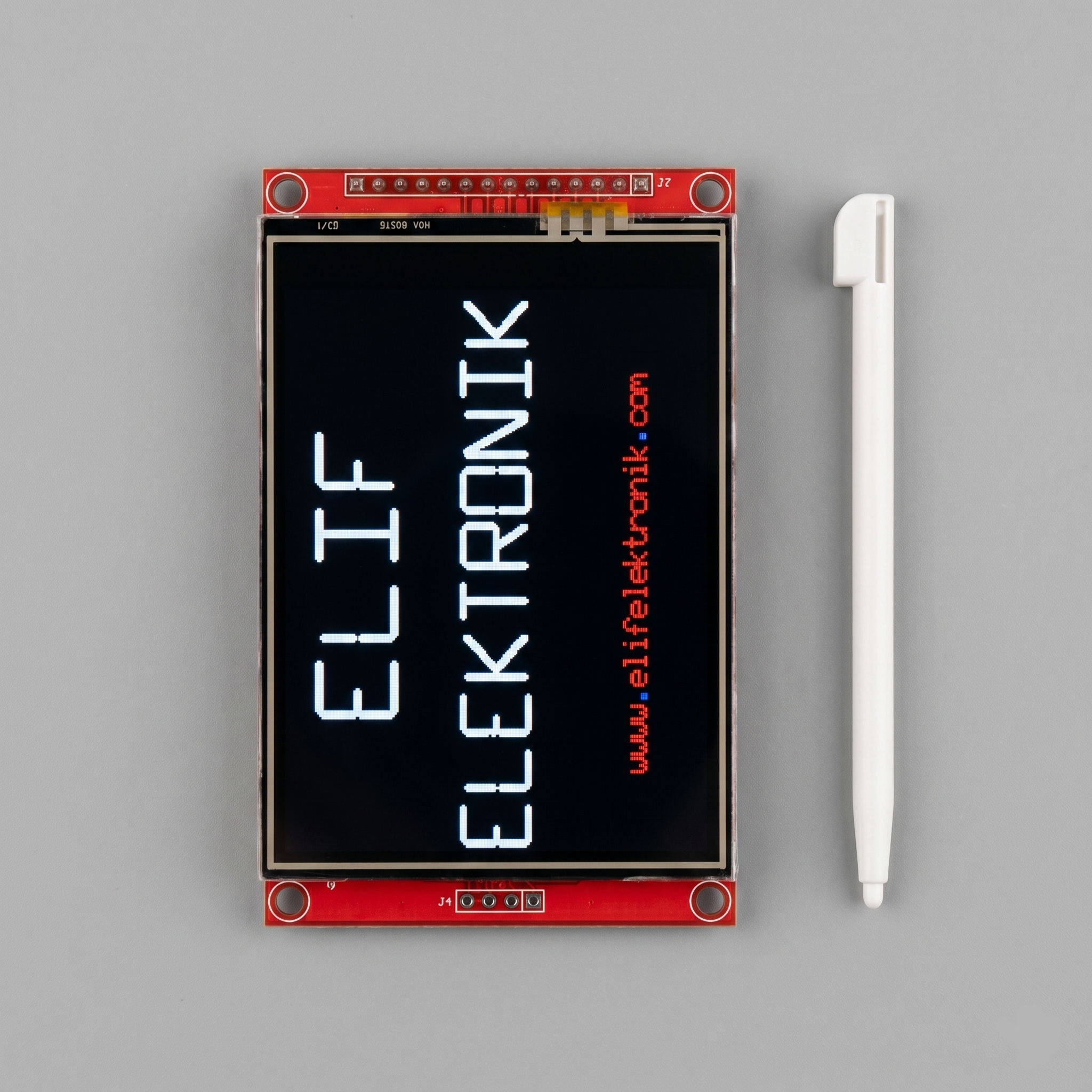

EOE-TFT32, ILI9341 sürücü entegresi ile çalışan 3,2 inç renkli TFT LCD modülüdür. 320×240 piksel çözünürlükte 65K renk desteği sunar. SPI arayüzü sayesinde az sayıda I/O pini ile Arduino, ESP32 ve benzeri mikrodenetleyicilere bağlanır. XPT2046 dokunmatik denetleyici ve SD kart yuvası entegredir; kalem (stylus) pakete dahildir.

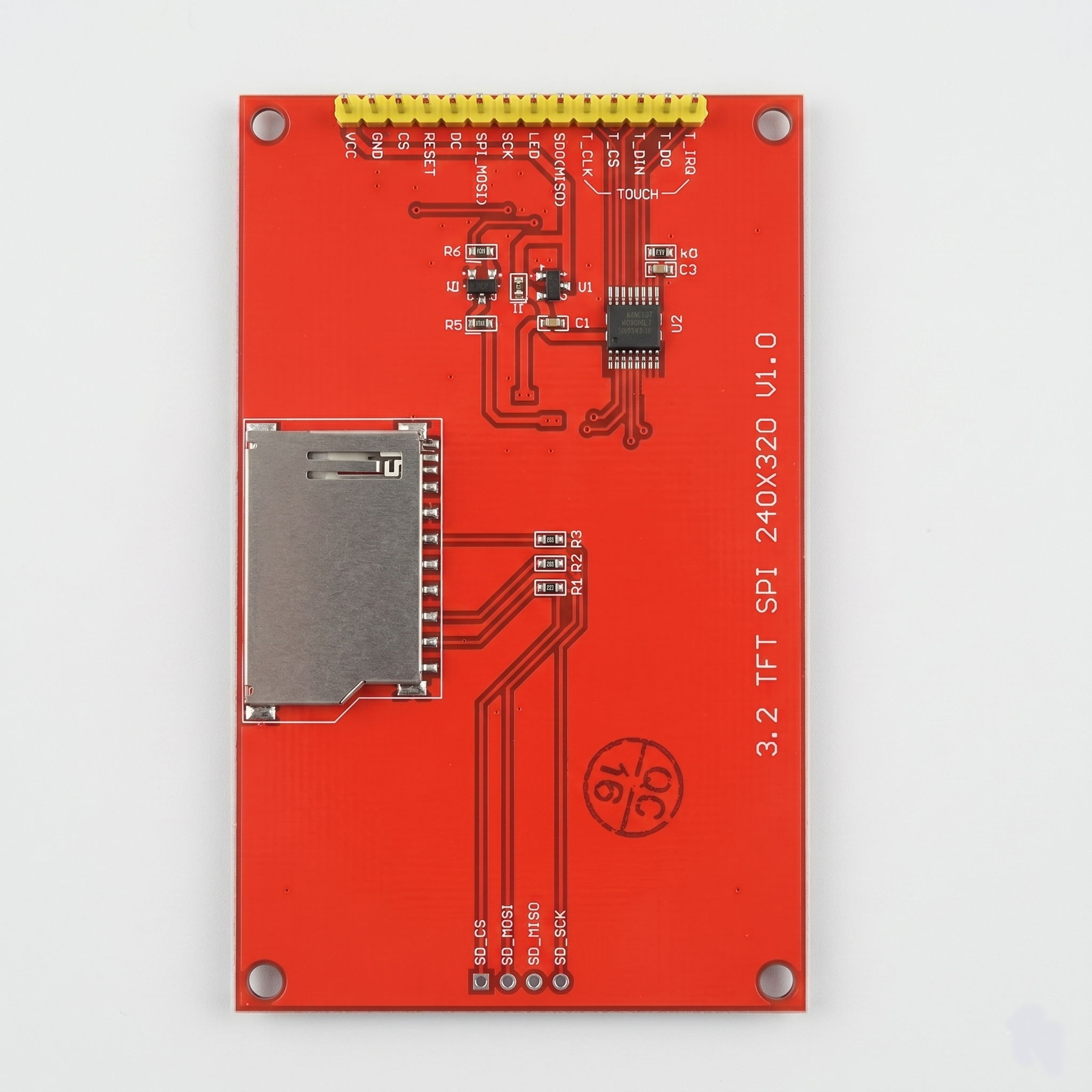

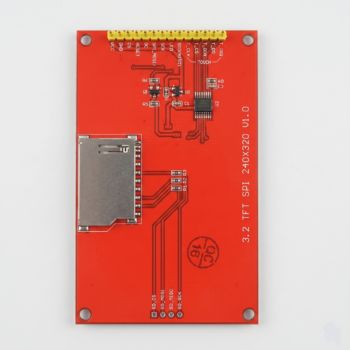

PCB üzerinde 3.2 TFT SPI 240X320 V1.0 etiketi bulunur. Elif Otomasyon Elektronik tarafından Arduino uyumlu display serisi kapsamında sunulur.
Kimler İçin Uygundur?
- Arduino Uno / Nano / Mega projeleri
- ESP32 ve STM32 gömülü sistem uygulamaları
- Dokunmatik HMI ve mini panel projeleri
- SD kart ile bitmap / font gösterimi gereken projeler
- Maker, hobi elektronik ve prototip geliştirme
Öne Çıkan Avantajlar
- 320×240 piksel, 16 bit (65K) renk
- 4 telli SPI — az pin tüketimi
- Rezistif dokunmatik (XPT2046) + kalem dahil
- SD kart yuvası (SPI modu)
- 3,3 V – 5 V besleme, entegre 3,3 V regülatör
- 55 × 89 mm kompakt modül — 4 montaj deliği
Teknik Özellikler
| Özellik | Detay |
|---|---|
| Ürün kodu | EOE-TFT32 |
| Ekran boyutu | 3,2 inç (çapraz) |
| Çözünürlük | 320 × 240 piksel |
| Renk derinliği | 16 bit (65K renk) |
| Sürücü IC | ILI9341 |
| Dokunmatik IC | XPT2046 (rezistif) |
| Arayüz | 4 telli SPI |
| Modül PCB boyutu | 55 × 89 mm |
| Aktif görüntü alanı | 48,6 × 64,8 mm |
| Besleme (VCC) | 3,3 V – 5 V DC |
| Mantık seviyesi | 3,3 V TTL |
| Çalışma sıcaklığı | −20 °C ~ +60 °C |
| Güç tüketimi | ≈ 0,72 W (tipik) |
| Ağırlık | ≈ 52 g |
| Garanti | 12 ay (imalat hatalarına karşı) |
Pin Bağlantısı (14 Pin Header)
| Pin | Etiket | Arduino Uno (örnek) |
|---|---|---|
| 1 | VCC | 5 V (veya 3,3 V) |
| 2 | GND | GND |
| 3 | CS | D10 |
| 4 | RESET | D9 |
| 5 | DC | D8 |
| 6 | SDI (MOSI) | D11 |
| 7 | SCK | D13 |
| 8 | LED | 5 V veya D6 (PWM) |
| 9 | SDO (MISO) | D12 |
| 10 | T_CLK | D13 (SPI ortak) |
| 11 | T_CS | D7 |
| 12 | T_DIN | D11 (SPI ortak) |
| 13 | T_DO | D12 (SPI ortak) |
| 14 | T_IRQ | D2 (kesme) |
SD kart için alt pad: SD_CS · SD_MOSI · SD_MISO · SD_SCK (ayrı chip select gerekir).
Önerilen Kütüphaneler
- Adafruit_ILI9341 + Adafruit_GFX (Arduino IDE)
- XPT2046_Touchscreen (dokunmatik)
- TFT_eSPI (Arduino / ESP32)
Kurulum Özeti
- Arduino IDE’den ILI9341 ve XPT2046 kütüphanelerini yükleyin.
- VCC, GND ve SPI hatlarını tabloya göre bağlayın.
- 5 V Arduino’da mantık hatları için seviye dönüştürücü kullanın.
- Örnek sketch ile ekran ve dokunmatik testini yapın.
Paket İçeriği
- 1 × 3,2 inç TFT LCD dokunmatik modül (EOE-TFT32)
- 1 × Dokunmatik kalem (stylus)
- 14 pin header (takılı)
- SD kart yuvası (PCB üzerinde)
Dokümanlar
Sık Sorulan Sorular
Arduino Uno ile çalışır mı? Evet. SPI pinleri (D11, D12, D13) ve birkaç GPIO ile bağlanır. Mantık hatları 3,3 V olduğu için seviye dönüştürücü önerilir.
Dokunmatik kalem şart mı? Rezistif dokunmatik ekran kalem veya ince uçlu nesne ile çalışır; pakete kalem dahildir.
SD kart zorunlu mu? Hayır. SD kart yuvası opsiyoneldir; görüntü dosyaları okumak için kullanılır.
Teknik destek: [email protected] · 0212 671 10 30
